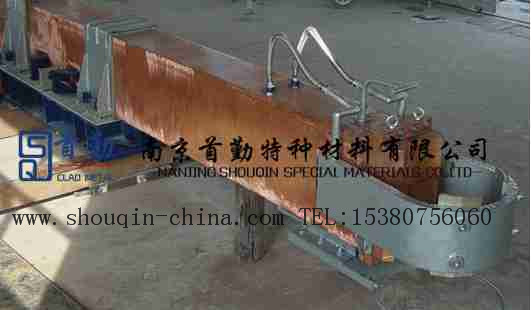

導電橫臂（常用材質/規格：TU1+Q245R/10+25）

       電爐的導電橫臂作用是夾持和支撐電極，并將電能傳送給電極，使其升溫加熱。

       對導電橫臂的要求：重量輕、剛度好、阻抗小、壽命長。導電橫臂一端支撐在立柱上，一端夾持電極，并具有升降功能。導電橫臂的重量輕，就意味著使電極立柱作升降調節運動的驅動功相對減小等。

      導電橫臂采用銅鋼復合板或鋁鋼復合板制成，斷面形狀為矩形，內部通水冷卻，取消了水冷導電銅管、電極夾頭與橫臂之間眾多絕緣環節,使橫臂結構大為簡化的在超高功率電弧爐上的一種新型橫臂。

      采用銅鋼復合板制作導電橫臂的主要優點：

      1、采用中空截面，雙層銅鋼復合板，大大減少了集膚效應，減少了阻抗，提高了電熱效率；

      2、中空截面的箱型結構和內部水冷通道則大大增強了橫臂強度，有利于電極運動調節而不會引起振動，有利于電弧穩定；

      3、重量較傳統的鋼管式橫臂輕，慣性小，有利于電極頻繁升降調節。
